Eine Analemmatische Sonnenuhr mit Kreuzschleifengetriebe
Vor kurzem erhielt ich Bilder von einer besonderen tragbaren Sonnenuhr, deren Typ und Funktion fraglich waren.

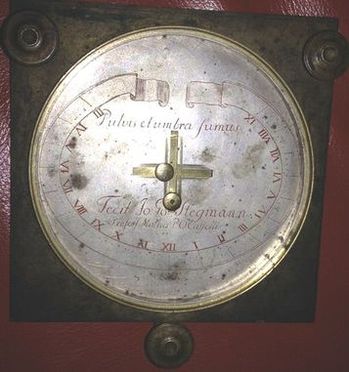

Abb.1 tragbare analemmatische Sonnenuhr
links: Vorderseite (Süden ist oben)

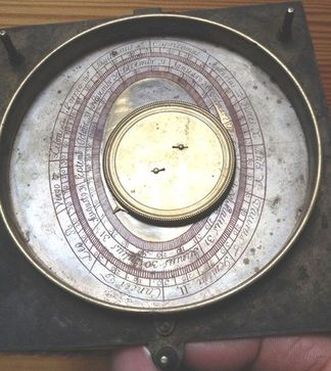

rechts: Rückseite
Dass es sich um eine analemmatische Sonnenuhr handelt, war aus der elliptischen Skala auf der Vorderseite sofort ersichtlich. Da die Skala auch die frühen Morgen- und die späten Abendstunden enthält, handelt es sich um eine horizontale Uhr. Im vertikalen (Süd-Nord-) Schlitz befindet sich ein offensichtlich verschiebbarer Knopf, aus dessem zentralen Loch der vertikale Schattenstab herausgefallen war.
Für den horizontalen (West-Ost-) Schlitz und die Gestaltung der Rückseite hatte ich zunächst keine Erklärung. Bald aber wurde mir klar, dass der zweite Schlitz und der darin offensichtlich verschiebbare zweite Knopf weitere Teile eines Kreuzschleifengetriebes (siehe Anmerkung) sind, mit dessen Hilfe der Schattenstab von der Rückseite aus auf das Jahresdatum beziehungsweise auf die übers Jahr veränderliche Deklination der Sonne eingestellt wird. Die zwischen den beiden Knöpfen befindliche Koppel des Getriebes ist eine elliptische Scheibe auf der Rückseite. Deren Form hat lediglich ästhetische Gründe. Wichtig ist nur der an ihr befestigte kleine Zeiger.
Abb.2 elliptische Bahn eines Koppelpunktes

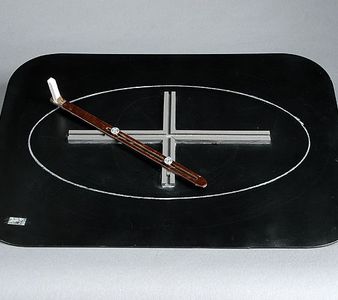

links: Ellipsen-Zirkel, aus einer Modellsammlung der TU Dresden

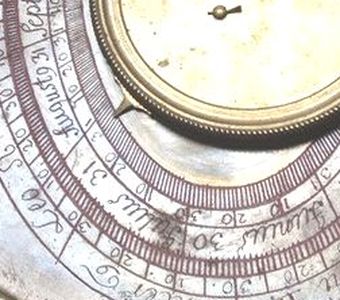

rechts: vergrößertes Detail der Sonnenuhren-Rückseite
Als ein allgemeiner Punkt der Koppel bewegt er sich auf einer Ellipse (Abb.2, links). Auf der elliptischen Rückseiten-Skala der Uhr zeigt er das Jahresdatum an. Abb.2, rechts zeigt ein Datum Ende Juli (Tierkreiszeichen (Löwe). Der Schattenstab liegt nahe beim nördlichen Umkehrpunkt seiner Jahresposition (Abb.1, links), den er zur Sommersonnenwende eingenommen hatte.

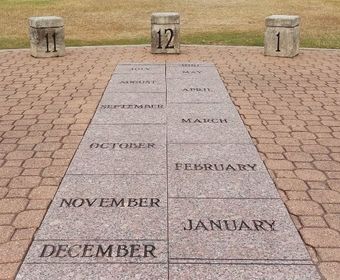

<< Abb.3 Skala des Jahresdatums als Parallele zur
Verschiebebahn des Schattenstabes,
eine analemmatische Sonnenuhr in Texas
In Abb.3 ist die übliche Skala des Jahresdatums gezeigt. Sie befindet sich parallel zur Verschiebebahn des Schattenstabes. In der Umgebung der Sonnenwenden im Juni und im Dezember wäre eine Auflösung auf den Kalendertag nicht möglich (abgesehen davon, dass wie bei vielen solchen analemmatischen Bodensonnenuhren auch bei diesem Exemplar der für diesen Zweck viel zu dicke Beobachter als Schattenstab fumngiert, was die Einstell- und die Anzeigegenauigkeit beträchtlich mindert).
Somit ist der Vorteil des zusätzlichen Einstellmechanismus bei der Sonnenuhr mit Kreuzschleifengetriebe erkennbar. Die geschlossene, durchgehend einfach beschriftete Skala hat an allen Stellen annähernd die gleich hohe Auflösung, was besonders zu den Zeiten der Sonnenwenden von Vorteil ist. Cum grano salis: Das Spiel im Getriebe (Dreh- und Schiebelager) mindert die Einstellgenauigkeit. In der Nähe der Sonnenwenden kann es den Wert der nötigen Verstellung von Tag zu Tag übertreffen.
Anmerkung: ↑ zurück
Rudolf Beyer: Kinematische Getriebesynthese, Seite 174:
Nachtrag
Die Sache wäre für mich erledigt gewesen, hätte ich die Stunden-Skala (Vorderseite) nicht noch einmal, und diesmal genauer angesehen. Ich bemerkte jetzt, dass die Skalierung in umgekehrter Richtung üblich voranschreitet. Sie wächst im Gegenuhrzeiger- anstatt im Uhrzeigersinn, wie das auf der Nordhalbkugel der Erde erforderlich ist. Dass die Uhr für die Südhalbkugel vorgesehen war, konnte ausgeschlossen werden. Ihr Konstrukteur und Hersteller war der im 18. Jahrhundert in Kassel tätige Gottlieb Stegmann, der ziemlichn sicher für dort ansässiges Publikum arbeitete.

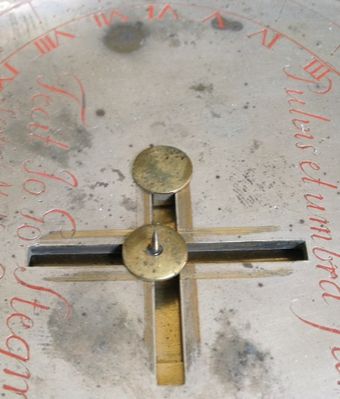

<< Abb.4 Stütz-Stift einer Kompassnadel anstatt
schattenwerfender Stab
Vom Besitzer der Uhr erbetene weitere Fotos zeigten u.a., dass das im Nord-Süd-bewegten Knopf vermutete Loch nicht leer, sondern dass darin ein kurzer spitzer Stift befestigt ist (Abb.4). Die Deutung des Besitzers, dass dieser Stift Träger einer Kompassnadel gewesen sei, wurde bestärkt durch einen Literaturhinweis [1, Seite 541], den ich von einem Sonnenuhrenfreund bekam: Magnetische Sonnenuhr mit Angabe der Viertelstunde, wobei die Magnetnadel in Kreuzgelenk beweglich. Außerdem ein senkrechter Stift für -20° · 0° · +20° Mißweisung.
Hinzu kommt, dass der Rand so gestaltet ist, dass die Vorderseite der Uhr mit einer Glasplatte permanent verschlossen gewesen sein kann. Wo war denn nun der schattenwerfende Stab, der i.d.R. deutlich länger als der unter dieser Glasplatte empor ragende kurze Stift ist, positioniert? Wo und als was wird das von ihm angezeigte Azimut der Sonne abgelesen? Warum befindet sich ein Kompass im Zentrum der Uhr, zeigt er dort möglicherweise auf der ihm umgebenden Stundenskala die Tageszeit an? Ist die Azimut-Anzeige lediglich eine vorgeschaltete indirekte Funktion?
So ist es! Der in der Literatur [1] genannte senkrechte Stift für -20° · 0° · +20° Mißweisung ist der verloren gegangene schattenwerfende Stab. Er wurde für den Transport wegnehmbar am Rand der quadratischen Platte befestigt (Einsteck-Lasche in Abb.5). Über der Lasche (Vorderseite der Uhr), am Rand der Platte befindet sich eine Skala (-20° · 0° · +20°, Abb.6), auf die der Schatten des etwas abseits stehenden Stabes zu fallen hat.

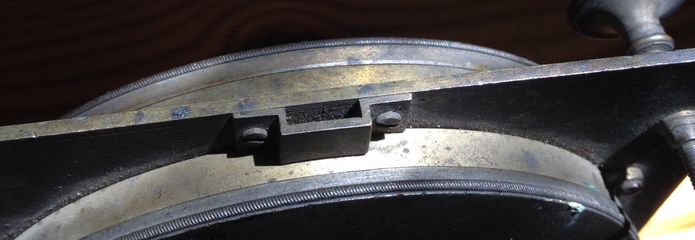

Abb.5 Lasche zur Verbindung mit einem schattenwerfenden Stab

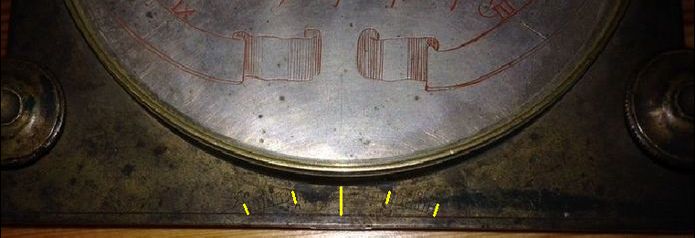

Abb.6 Rand-Markierung, auf die der Stabschattens zu fallen hat (gültig ist Skalenstrich, der der magnetischen
Missweisung entspricht, Striche alle 10° auf dem Foto nachgezogen)
Die um den Schattenstab ergänzte Uhr wird somit nicht eingenordet, sondern während des gesamten Tages derart in der Windrose verdreht, dass der Stabschatten auf diese Skala fällt, genauer auf denjenigen Winkelwert, der der örtlichen Missweisung des Magnetfelds der Erde entspricht (Abb.7). Der Schatten und mit ihm die zu verdrehende Uhr dreht über den Tag im Uhrzeigersinn um den Stab-Fuß. Die Kompass-Nadel behält ihre Richtung im Raum, so dass sie sich relativ zur Uhr im Gegenuhrzeigersinn dreht. Auf der permanent im Uhrzeigersinn zu verdrehenden Stundenskala zeigt die Kompass-Nadel die Tageszeit an. Die Skala läuft folgerichtig im Gegenuhrzeigersinn voran.
Bei der vorliegenden Uhr liegt im Vergleich zur Standard-Uhr ein Bewegungswechsel vor. Der Zeiger (Kompass-Nadel) behält seine Richtung. Das Zifferblatt wird gegen den Drehsinn der Stunden-Skala verdreht (somit verlangt diese Sonnenuhr in jedem Moment einen Bedieneingriff). Die Uhren-Einstellung auf die veränderliche Sonnendeklination (deren Ergänzung um das Kreuzschleifengetriebe die Uhr zusätzlich zu etwas Besonderem macht), wird wie beim Standard zwischen Zifferblatt und Zeiger-Drehpunkt (hier dem der Kompass-Nadel) vorgenommen.

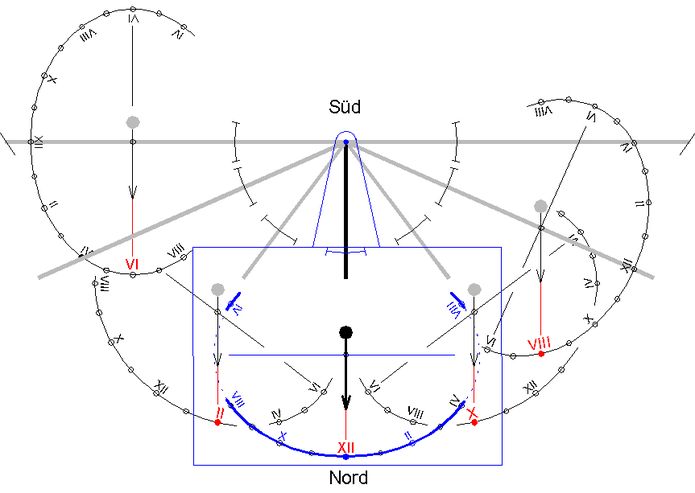

Abb.7 von der Tageszeit abhängige Drehlage der Sonnenuhr, erkennbar an der Lage der elliptischen Stunden-Skala
oben der auf die Mitte der Mißweisungs-Skala (angenommene Missweisung = 0°) fallende, über den Tag
drehende Stabschatten
geographische Breite φ = 50°, Sonnendeklination = 0° (Tage der Äquinoktien, Kompass im Ellipsenmittelpunkt)
Literatur:
[1] Ernst Zinner: Astronomische Instrumente des 11.-18. Jahrhunderts, Beck, 1956
S. Wetzel, CH 3400 Burgdorf, Juli 2015
